概述

便携式在线监测系统主要用于测试过程中在线监测各路元器件参数，记录保存数据，同时做到方便快捷。

• 为泵测试提供试验条件；
• 对泵测试元器件进行供电；
• 对压力传感器、流量计、温度计进行监测；
• 对整个试验过程的数据进行采集、记录、显示、复现、存储、打印、导出。

工作流程

整个系统工作流程以上位机（软件）和采集箱为中心，采集箱可以同时采集六路元器件的参数信息，经处理后上传给上位机，上位机软件以需要的形式呈现给操作人员。

结构简介

结构组成

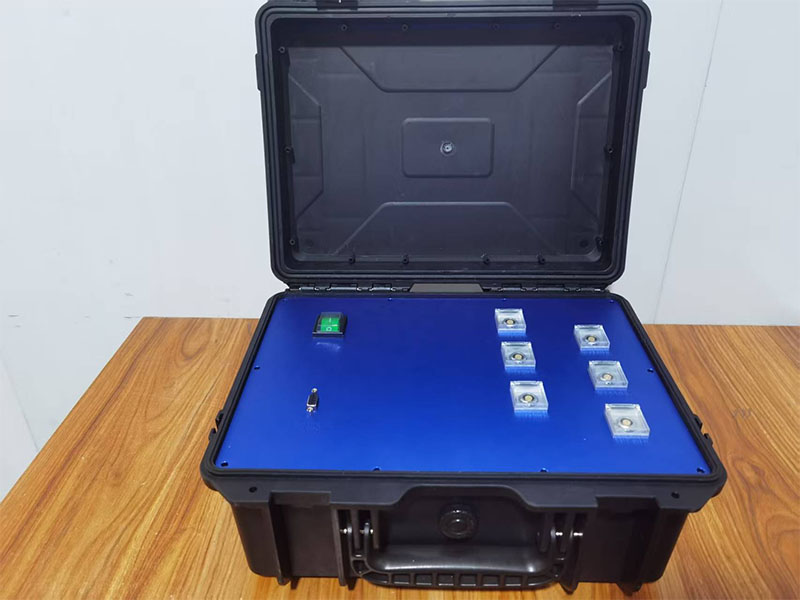

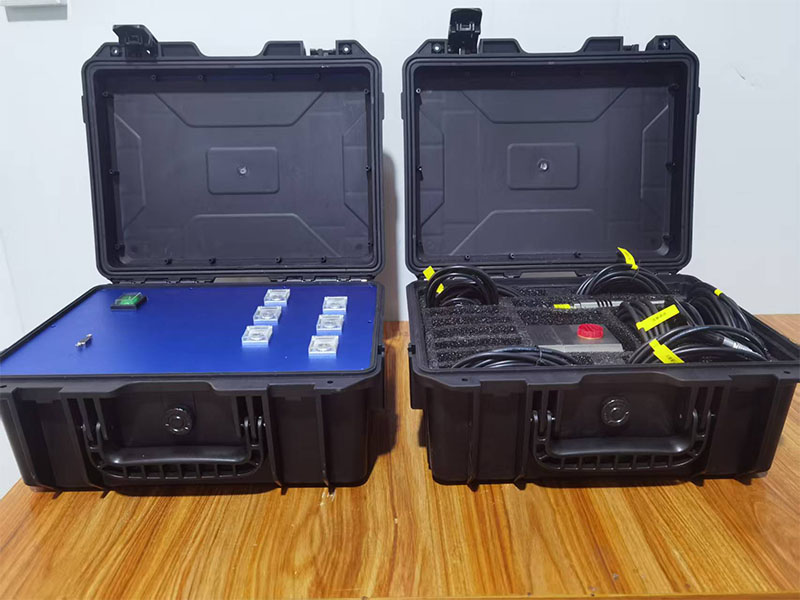

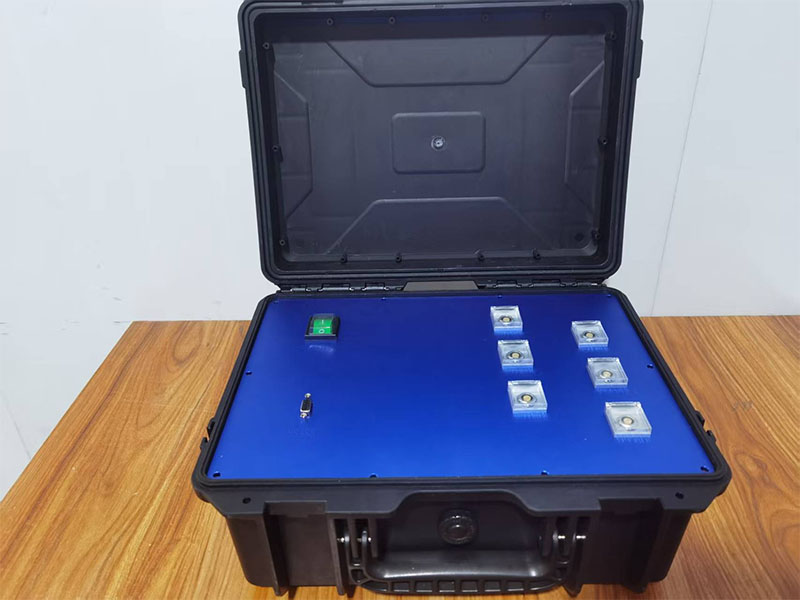

便携式在线监测系统主要由采集箱、笔记本（软件）和附件等组成。

产品性能

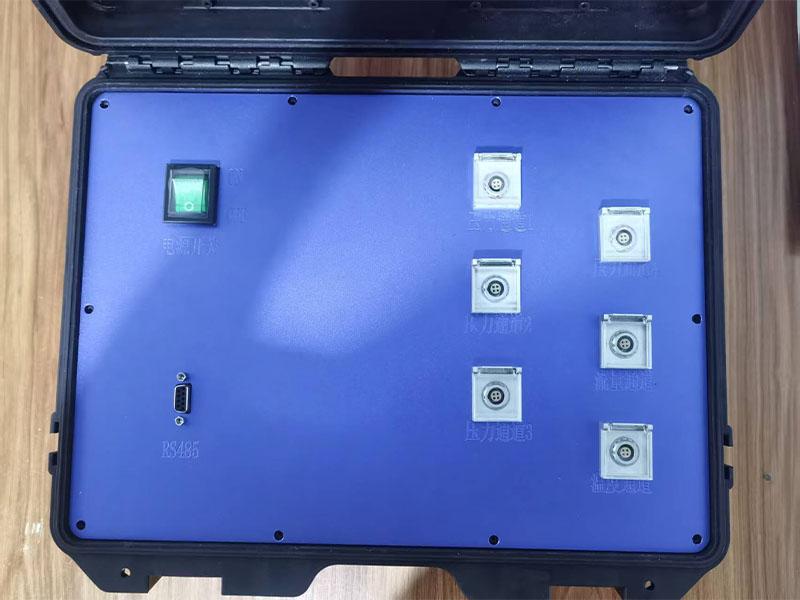

1. 6路采集通道（4路压力采集、1路流量采集、1路温度采集）；
2. 采集间隔时间：5～7200s；
3. 显示各个传感器的数据并进行历史记录；
4. 软件显示界面显示时间、压力、流量、温度等信息，其中压力、流量、温度信号可实时图形显示；
5. 实时流量、温度、压力曲线可隐藏，根据所选通道显示所需要界面。
