产品介绍

本石蜡灌装机主要用于一种某电子产品散热模块石蜡材料的真空加注，提高产品石蜡材料的加注效率和加注性能。

工作原理

为实现将常温固态的石蜡材料加注到热控模块内部，首先需要将固态的石蜡材料熔化，同时电子设备需要加热到相变温度以上，再将液态的石蜡材料加注到热控模块内。为了实现加注均匀，减少空隙，加注过程需要在真空环境下进行。

结构简介

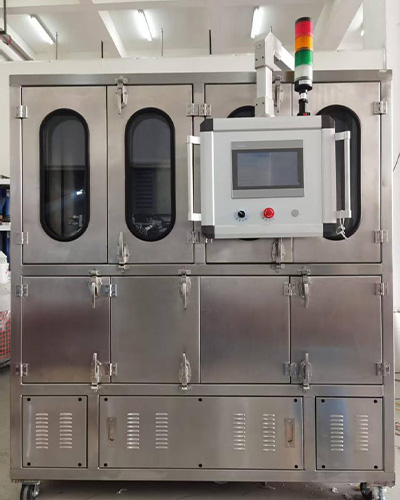

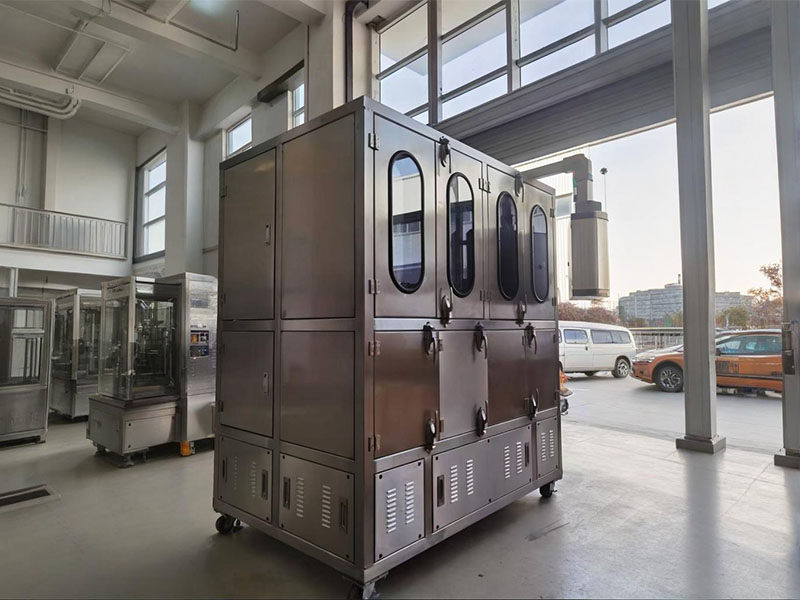

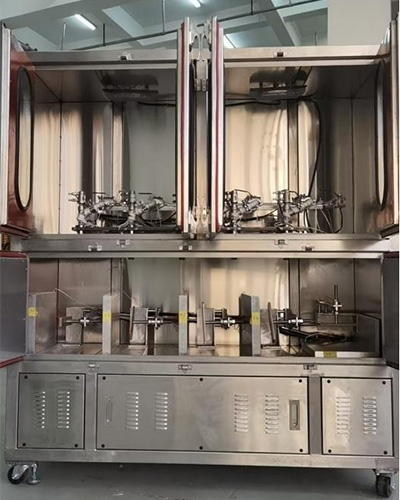

设备整体分为三个区域：作业区、附件区和电控柜,设备实物如图所示。

部件简介

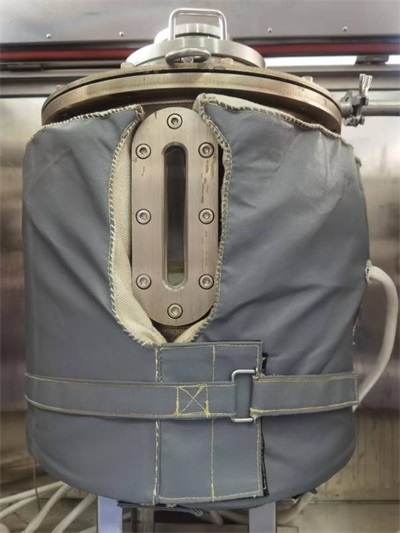

1、料仓

作为灌装石蜡材料的盛放容器，采用不锈钢材质，呈气包状。

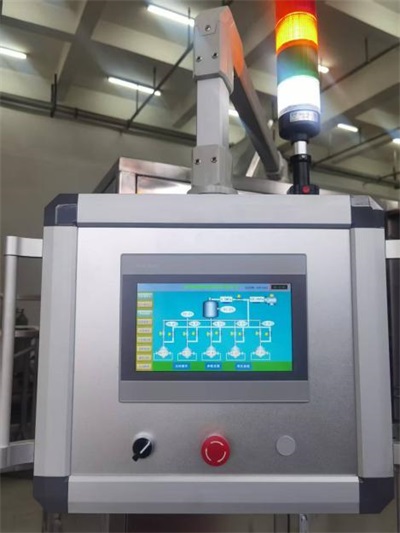

2、控制面板

控制面板集成了电源开关、急停按钮、触摸屏和四色警示灯等关键部件。

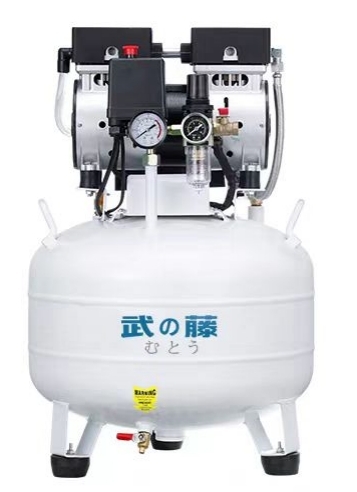

3、储气罐

储气罐是整个系统的配套设备，安装在设备后端。

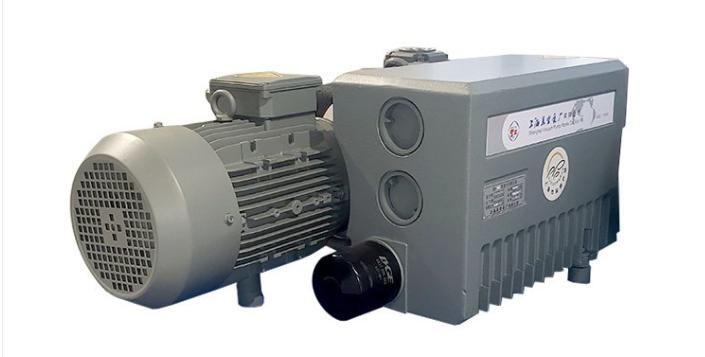

4、真空泵

通过高压真空泵抽取管道和热腔模块内的空气，确保整个灌装过程在真空环境下完成，其图示。

产品性能

1.  产品具备移动和自锁功能，方便设备在工作场地内灵活移动，并在固定位置时确保稳定。
2. 料仓上设置观察窗口，操作人员可从该窗口清晰观察到材料的液位状态，便于及时补充原料。
3. 控制系统表面设置安全急停按钮，在出现紧急情况时，按下按钮可使产品立即停止工作，保障操作安全。
4. 设置脚踏台，方便操作人员上下料，容积满足10L石蜡加注需求。
5. 设置5路加热管路，每路均有单独的阀门控制，可根据实际需求同时开启或单独开启某一路，实现灵活的加热控制。
6. 对石蜡材料加热，加热温度可到150℃。
7. 系统真空度-0.02MPa。
8. 石蜡材料自动填充整个产品腔体。
9. 石蜡材料全部熔化时间：≤30分钟。
